Lumină ambientală pentru mașină clasa A

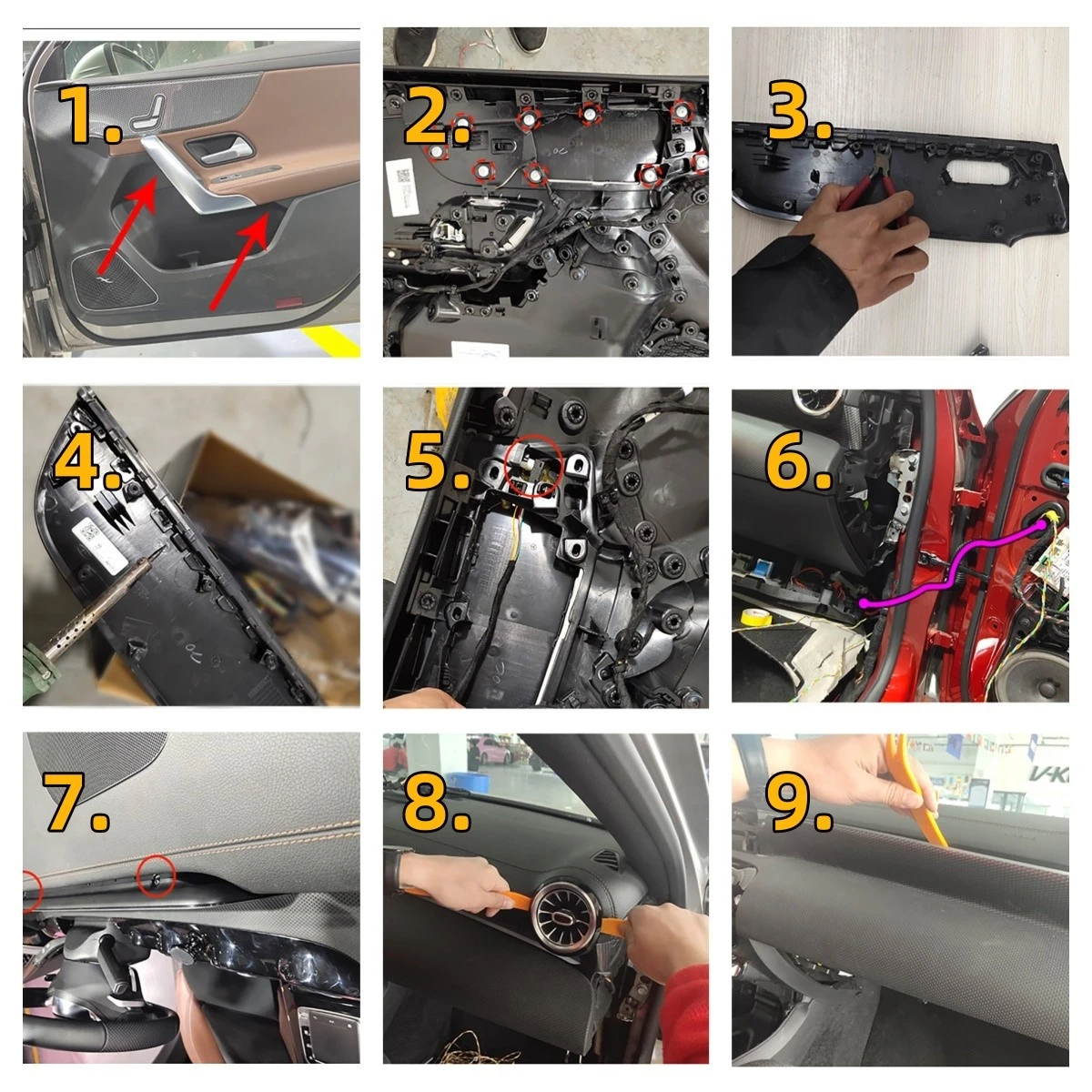

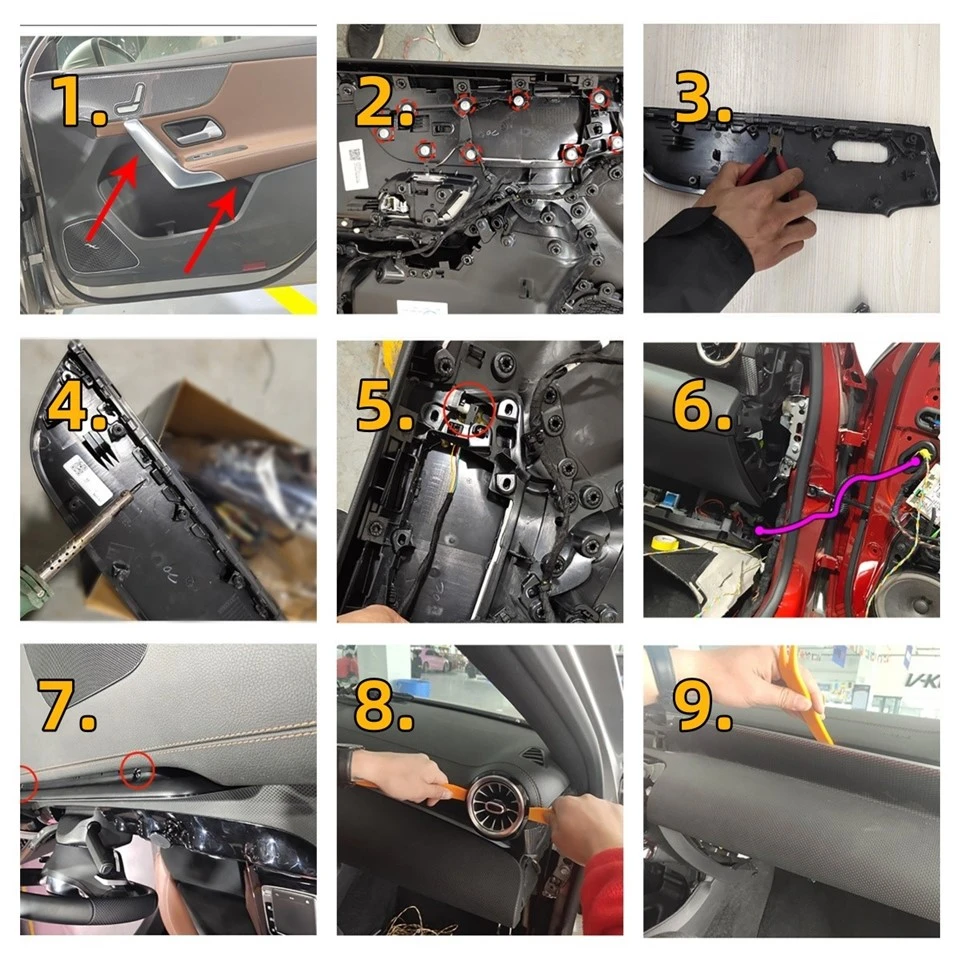

● Scoateți cele două șuruburi T30 din săgeată și ridicați din partea de jos cu o placă subțire din plastic pentru a scoate panoul ușii.

● Slăbiți șuruburile din cercul roșu și scoateți scândura mică de lemn.

● Folosiți clește diagonal, fier de lipit electric sau mașină de tăiat pentru a îndepărta punctele de sudură din plastic ale panoului decorativ fără lumina ambientală a mașinii originale. Folosiți aceeași metodă pentru a îndepărta punctele de sudură ale panoului decorativ de comandă centrală și înlocuiți-l cu banda decorativă cu lumină ambientală.

● Folositi un fier de lipit electric pentru a suda panoul decorativ cu lumina ambientala. Dacă nu se simte ferm, puteți folosi și adeziv termofuzibil pentru a o întări.

● Instalați capul lămpii noastre cu sursă de lumină. Când conectați lampa, acordați atenție dacă capul lămpii este introdus la loc și dacă cipul din interior este orientat spre mijlocul benzii luminoase. Folosiți bandă pentru a le lega împreună cu linia originală a mașinii pentru a preveni tragerea și desprinderea capului lămpii.

● Din interiorul mașinii, treceți linia de prelungire a luminii ambientale a panoului ușii de la furtunul ușii în panoul ușii și conectați-o cu linia noastră de lumină ambientală. Lumina ambientală a panoului ușii este instalată.

● Există două șuruburi T20 în cercul roșu. După ce îl scoateți, ridicați-l pentru a îndepărta ecranul original al instrumentului de bord al mașinii.

● Folosiți o placă de levier pentru a scoate mai întâi orificiile de aer de pe ambele părți. Doar scoateți-l direct. Nu există șuruburi înăuntru. Dacă există și o lumină de atmosferă suplimentară pentru evacuarea aerului, orificiul de evacuare a aerului din mijloc poate fi scos direct prin conectarea acesteia.

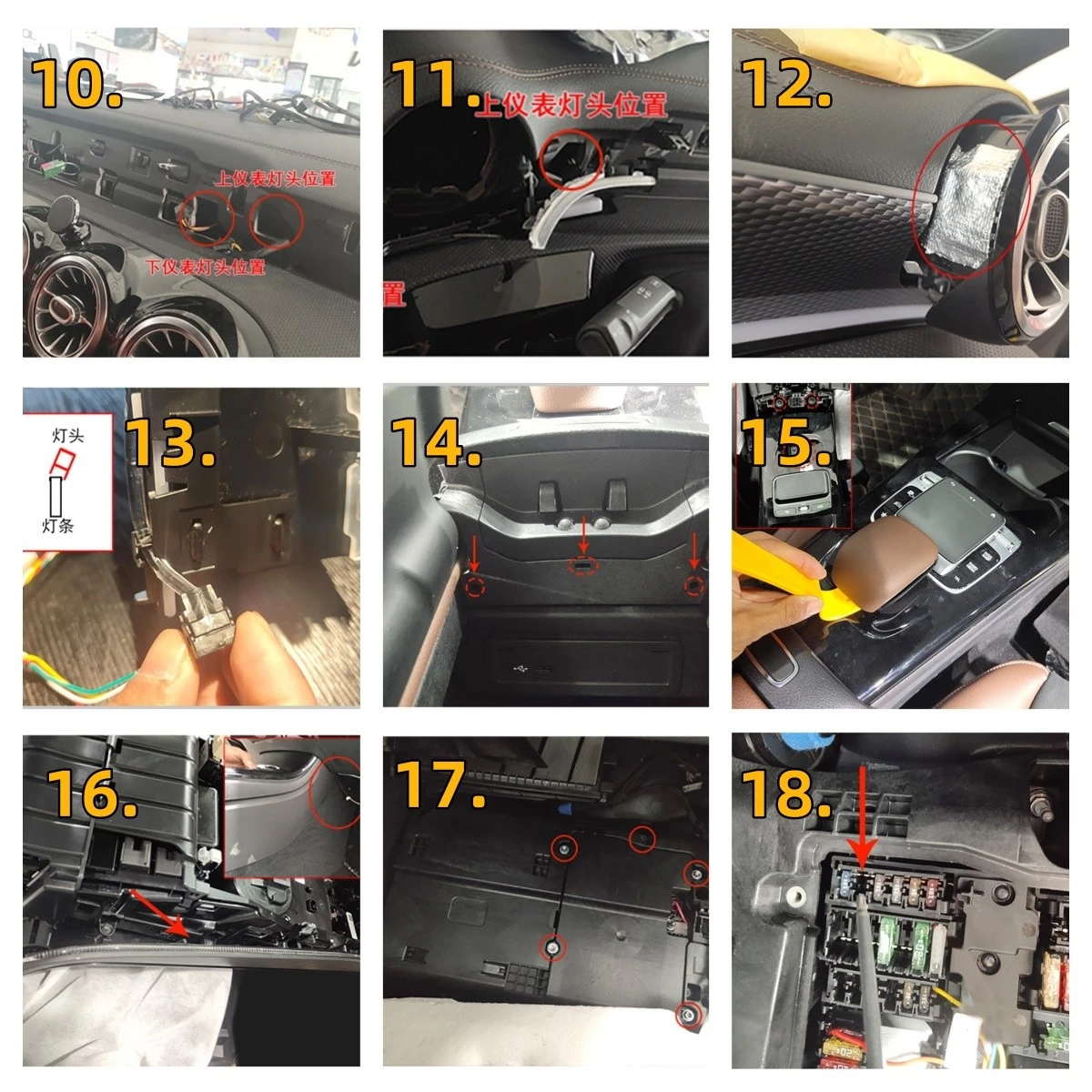

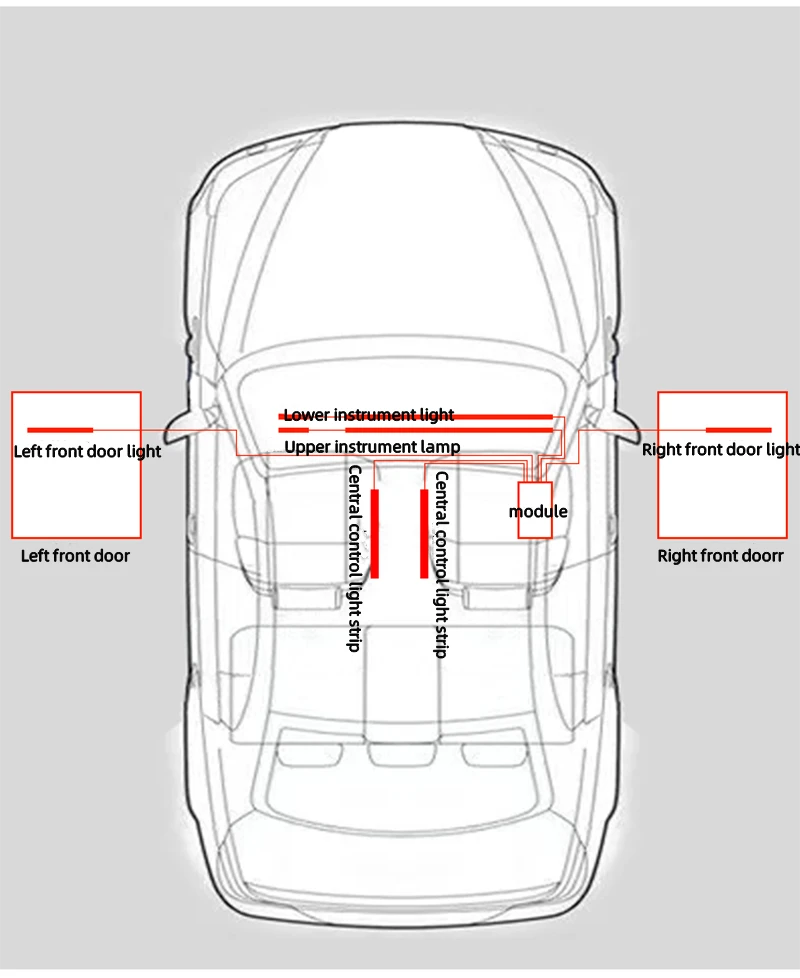

● Îndepărtați placa de lemn deschis pentru atmosferă instrumentului. Nu există șuruburi înăuntru. Tabla din lemn de lumină pentru atmosferă pentru instrument este sudată cu banda de lumină de atmosferă a companiei noastre în același mod ca și placa de lumină de atmosferă a ușii mașinii. La instalarea cablurilor, cablajul este împărțit în instrumente superioare și inferioare. Acordați atenție să distingeți cele trei capete de lampă de instrumentul inferior.

● Cablul iese din orificiul din imaginea din stânga. Acordați atenție distingerii instrumentelor superioare și inferioare. Când instalați panoul de lumină de atmosferă, acordați atenție capului lămpii și tubului lămpii care sunt introduse în loc:

● Bara luminoasă de pe instrument este aliniată cu hârtia reflectorizantă. Hârtia reflectorizantă este atașată la ieșirea de aer din dreapta. Utilizați principiul hârtiei reflectorizante pentru a face bara luminoasă de pe instrument mai luminoasă și mai uniformă iluminată.

●Pentru a introduce capul lămpii, introduceți un capăt în diagonală din lateral și apoi introduceți celălalt capăt. Nu introduceți direct capul lămpii, altfel banda luminoasă se va rupe ușor.

●Pentru a scoate șa, mai întâi folosiți o șurubelniță mică pentru a împinge înainte din cele trei orificii din punctul săgeții pentru a scoate ornamentul comutatorului cutiei cotierei. După ce îl scoateți, scoateți cele două șuruburi din interior.

●Folosiți o placă de levier pentru a scoate partea din piele, care are trei șuruburi. Scoateți cele două șuruburi de sub comutatorul casetei cotierei și cele trei șuruburi din interiorul acestuia, un total de cinci șuruburi, și ridicați pentru a scoate întreaga șa. (Rețineți că lumina cutiei de cotieră a mașinii originale și lumina cupei de apă sunt foarte strânse. Când scoateți, utilizați un cap mic plat pentru a deschide mai întâi carcasa. Nu trageți direct, altfel este ușor să rupeți banda de lumină a mașinii originale)

●Fâșia luminoasă transparentă a companiei noastre este blocată pe ambele părți ale interiorului șeii. Mașina originală are un slot rezervat. Cele patru capete de lampă ale luminii ambientale a companiei noastre sunt blocate pe bara de ghidare a luminii transparentă, iar linia capului lămpii trece din partea frontală a șeii la groapa piciorului drept.

● Îndepărtați cele cinci șuruburi din imaginea din stânga, placa de protecție din plastic a pragului ușii pasagerului, placa triunghiulară drept și placa de protecție a spațiului pentru picioare, apoi puteți trage în sus covorul pasagerului și găsiți siguranța. Sursa de alimentare a modulului nostru de lumină ambientală este conectată la F142, iar modulul este, de asemenea, fixat aproape de aici.

●Locația siguranței F142
Spatele siguranței este locația modulului în care conectăm linia CAN

●Găsiți mufa STERN în modulul SAM de pe spatele siguranței. Linia CAN violet de pe modulul nostru de lumină ambientală este conectată la pinul 18. Albul este conectat la pinul 8.
